Punch бүхий кабель шугамын өнхрөх машин үүсгэх

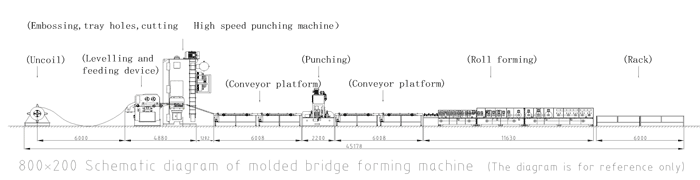

Энэхүү тоног төхөөрөмж нь ороомог буулгагч - тэгшлэгч тэжээгч - том тонн цоолбор - цоолборлогч машин - өнхрөх үүсгэгчээс бүрдэнэ. Ороомог тайлагч нь гидравлик гол өргөтгөгч бөгөөд хялбар ажиллагаатай байхын тулд дарах гараараа тоноглогдсон. Тэгшлэх, тэжээх машин нь материалыг цоолтуурт үнэн зөвөөр тэжээж чаддаг. , цоолтуурын машиныг том тоннын хэвэнд ашиглаж, нягт арматурын хавирга эсвэл өтгөн тавиурын нүхийг цоолох боломжтой. Цоолборлогч машин нь холбох нүх, долоон тэмдэгттэй товчлуурын нүх гэх мэт цоолборлодог. Бүх үйлдлийг хяналтын самбар удирддаг. Өнхрөх үүсгэгч нь 35 тэнхлэгээс бүрдэх бөгөөд диаметр нь 80 мм, гадаргуу нь хатуу хром бүрсэн, хром бүрэх зузаан нь 0.05 мм байна. Үйлдвэрлэлийн шугамын өндөр үр ашиг, өндөр нарийвчлал, өндөр уян хатан байдлыг хангах.
Манай үйлдвэрлэл араа үрчилж авдаг давуу автоматжуулалт шинжлэх ухаан мөн байна байрлалд руу таних а бүрэн компьютержсэн үйлдвэрлэл үйл явц. The араа байна хувцасласан хамт давуу цахилгаан удирдах бүтэц болон механик дамжуулах систем, ямар боломжтой таних хэд хэдэн систем зэрэг алхмууд компьютержсэн кабелийн тавиурыг огтлох, гулзайлгах, хэлбэржүүлэх. Автоматжуулсан үйлдвэрлэл одоо үгүй ганцаар сайжирдаг үйлдвэрлэл үр ашиг, Гэсэн хэдий ч нэмэлтээр хөдөлмөрийг бууруулдаг гүн ба баталгаажуулдаг тэнцвэр бүтээгдэхүүний чанар.
Хоёрдугаарт, манай үйлдвэрлэл араа байна хэт их дасан зохицох чадвартай, уян хатан. The араа чадна зохицуулах цөөхөн хэдээс илүү параметрүүд дагуу урт, өргөн, өндөр, гулзайлтын өнцөг гэх мэт бүтээгдэхүүний шаардлагад нийцүүлэн. эсэх та кабелийн тавиур үйлдвэрлэж байна ялгаатай техникийн үзүүлэлтүүд, эсвэл өөрчлөх бүтээгдэхүүн хэв маяг болон загварууд, манай хэрэгсэл таны хэрэгцээг хангаж чадна. Энэ уян хатан байдал нэмэлтээр олгодог үйлчлүүлэгчид хамт нэмэлт сонголтууд болон зах зээлийн өрсөлдөх чадвар.
Үүнээс гадна манай үйлдвэрлэл хэрэгсэл талууд хэт их нарийвчлал ба тогтвортой байдал. The хэрэгсэл ашигладаг давуу мэдрэгч ба манипуляци хийх бүтэц руу хураах тодорхой удирдах хэмжээтэй, хэлбэр болон хандлага кабелийн тавиураас. Үйлдвэрлэсэн кабелийн тавиур нь ашиг тус -ийн тогтмол хэмжээс болон зөв боломжтой өнцөг зөв сайжруулах барилга үр дүнтэй байдал болон тохируулах чанар.
Эцэст нь манай үйлдвэрлэл хэрэгсэл -аар бүтээгдсэн аюулгүй байдал мөн найдвартай байдлыг анхаарч үздэг. The хэрэгсэл байна бэлтгэсэн хамт нэлээд тоо аюулгүй байдал аюулгүй байдал төхөөрөмжүүд гэх мэт хамгаалах бүрхэвч, яаралтай тусламж Төгсгөл унтраалга гэх мэт тодорхой болгох нь аюулгүй байдал операторуудын. Үед адилхан цаг хугацаа, араа үрчилж авдаг урт хугацааны бодисууд болон бүтцийн төлөвлө руу итгэлтэй байгаарай нь тэнцвэр болон урт амьдралын хэв маяг тоног төхөөрөмжийн .
Дүгнэж хэлэхэд манай үйлдвэрлэл араа чиглэлээр мэргэшсэн үйлдвэрлэл жижиг оврын кабелийн тавиурууд нь ашиг тус -ийн хэт их үр ашиг, нарийвчлал, уян хатан байдал, хэт их нарийвчлал ба тогтвортой байдал. Энэ нь эрчим хүч, харилцаа холбоо, тээвэр гэх мэт салбарт байгаа эсэхээс үл хамааран та чадна олж авах тансаг кабелийн тавиурууд дамжуулан манай тоног төхөөрөмж, сайжруулах ажлын бүтээмж, багасгах зардал, ба тохижуулах бат бөх туслах таны төслүүдийн хувьд.
Техникийн параметрүүд
Серийн дугаар |
үндсэн бүрэлдэхүүн хэсэг |
Тохиргоо |
|
1 |
Ороомог тайлагч |
1. Гидравлик үндсэн өргөтгөл 4. Түгээх хайрцаг (давтамж хувиргах хяналт, удаан эхлүүлэх, удаан зогсоох) 2. Цахилгаан цэнэг 5. Гидравлик 3КВт-ын багц 3. Даацын хүчин чадал 12 тонн |
|
2 |
Серво тэгшлэх тэжээгч |
1、 Тэжээлийн кодын эерэг механизм (эерэг ба сөрөг хар тугалганы шураг) 2、9 залруулах бул, 4 дээш, 5 доош 3, 4 тэжээлийн бул, 2 дээш, 2 доош 4、серво тэжээл |
|
3 |
Пневматик цоолтуур |
1、Пневматик цоолтуур 2、1 иж бүрдэл хосолсон нунтаглах хэрэгсэл, механикаар цутгасан 3、Доор талын хавирга ба хажуугийн товойсон хэвтэй 4、 Тавиурын нүхийг цоолох 5, таслах 6、Цочрол шингээгч дэвсгэр 7、Мөөгөнцөр дамжуулах төхөөрөмж |
|
4 |
Хэсэг Өндөр хурдны платформ |
1、 Өндөр хурдны тавцан 6 метр (1 цахилгаантай, 1 цахилгаангүй) 2, Давтамж хувиргах хяналт 3、 Шурагны өргөнийг эерэг ба сөрөг тохируулга |
|
5 |
Гидравлик цоолтуур |
1、 Холболтын нүхийг цоолох 2, Долоон тэмдэгттэй тэврэлт тамга 3, 7.5KW+7.5KW гидравлик системийн багц 4, Цоолтуур: нэг ба хоёр эгнээ цоолтуурын хийн солих тамга |
|
6 |
Б хэсэг өндөр хурдны платформ |
1、 Өндөр хурдны тавцан 6 метр (1 цахилгаантай, 1 цахилгаангүй) 2, Давтамж хувиргах хяналт 3、 Шурагны өргөнийг эерэг ба сөрөг тохируулга |
|
7 |
Өнхрөх хэсэг |
1、 Спинд φ80мм, гадаргуугийн хатуу хром бүрсэн 5. Өргөтгөсөн тэжээлийн хөтөч 2、35 эгнээ хэлбэржүүлэгч бул (дан болон хоёр тал) 6. Хэвлэсний дараа тэгш гадаргууг тэгшлэх 1 багц. 3, Үндсэн машин нь 3 хэсэгт хуваагддаг 7. өнхрөх материал: GCR15 4, Хажуу талын урт хавирга 8. Цахилгаан тэжээл |
|
8 |
Буулгах тавиур |
1、 2 идэвхгүй буулгах тавиур |
|
9 |
Хяналтын кабинет |
1、 Бүх шугам нь хүн-компьютерийн харилцан үйлчлэлийг хэрэгжүүлэхийн тулд PLC удирдлага, мэдрэгчтэй дэлгэцтэй хүн-машины интерфейсийг ашигладаг. 2、Тоног төхөөрөмжийн тохиргоо: Цахилгаан түгээх кабинетийн үйлдлийн консол, гар ажиллагаатай самбар, машины хажууд утасгүй алсын удирдлага 3, Үйл ажиллагааны горим: гарын авлага / автомат. Гарын авлагын төлөвт энэ нь засвар үйлчилгээ хийхэд хялбар бие даасан машин болж ажиллах боломжтой; автомат төлөвт энэ нь бүх шугамаар ажиллах боломжтой; Энэ нь яаралтай зогсоох товчлуураар тоноглогдсон тул онцгой байдлын үед ажиллахад хялбар болгож, тоног төхөөрөмж, операторуудын аюулгүй байдлыг хангана. |
|
