Кабелийн тэвш гулсмал үйлдвэрлэлийн тоног төхөөрөмж

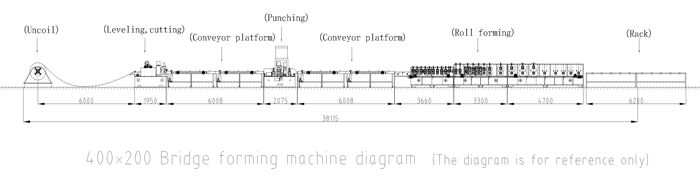

Энэхүү төхөөрөмж нь задлагч - тэгшлэх машин - цоолборлох машин - өнхрөх үүсгэгч төхөөрөмжөөс бүрдэнэ. Декойлер нь гидравлик гол өргөтгөгч бөгөөд ашиглахад хялбар. Энэ нь зүсэх функцтэй тусдаа тэгшлэх машинаар тоноглогдсон. Цоолох машин нь холбох нүхийг цоолдог. Доод тавиур дээр нүх байгаа бөгөөд бүх үйлдлийг хяналтын самбар удирддаг. Өнхрөх үндсэн машин нь 65 мм диаметртэй, хатуу хром бүрсэн гадаргуутай 23 босоо амнаас бүрдэнэ. Үйлдвэрлэлийн шугамын өндөр үр ашиг, өндөр нарийвчлал, өндөр уян хатан байдлыг хангах.
Энэхүү тоног төхөөрөмж нь дунд оврын кабелийн тэвш өнхрөх машин юм. Энэ нь дунд оврын кабелийн тэвшний системийг үйлдвэрлэх үр ашигтай машин юм. Энэ нь кабелийн сувгийн хэсгүүдэд хуудас металлыг хавчих, хэлбэржүүлэхэд зориулагдсан бөгөөд кабелийн менежментийн найдвартай, хэмнэлттэй шийдэл юм. Тоног төхөөрөмж нь үйлдвэрлэлийн үйл явцын нарийвчлал, чанарыг хангах дэвшилтэт технологи, онцлог шинж чанартай тоноглогдсон. Энэ нь төмөр хуудсыг хэд хэдэн булны дундуур болгоомжтой чиглүүлж, хүссэн хэлбэрийг бий болгохын тулд даралтын системээс бүрдэнэ. Нэмж дурдахад, тоног төхөөрөмж нь хайчлах хэрэгслээр тоноглогдсон бөгөөд шаардлагатай урттай металлыг зүсэж, кабелийн сувгийн хөндлөн огтлолыг нарийн, жигд болгодог. Дунд зэргийн оврын кабелийн өнхрөх төхөөрөмжийн гол давуу тал нь түүний олон талт байдал юм. Энэ нь цайрдсан ган, зэвэрдэггүй ган, хөнгөн цагаан зэрэг төрөл бүрийн материалыг боловсруулж, үйлдвэрлэгчдэд янз бүрийн хэрэглээнд тохирсон кабелийн сувгийн системийг үйлдвэрлэх боломжийг олгодог. Үүнээс гадна, тоног төхөөрөмж нь үйлдвэрлэлийн уян хатан байдлыг хангаж, өөр өөр хэмжээ, үзүүлэлтүүдийг багтаахаар бүтээгдсэн. Энэхүү тоног төхөөрөмжийн бас нэг давуу тал нь үйлдвэрлэлийн өндөр хүчин чадал юм. Энэ нь автоматжуулсан ажиллагаа, үр ашигтай булны системээр дамжуулан уламжлалт гарын авлагын аргуудаас илүү хурдан кабелийн сувгийн хэсгүүдийг үйлдвэрлэх боломжтой. Энэ нь бүтээмжийг нэмэгдүүлээд зогсохгүй хөдөлмөрийн зардлыг бууруулж, кабелийн тэвш үйлдвэрлэхэд хэмнэлттэй шийдэл болж өгдөг. Нэмж дурдахад, дунд оврын кабелийн өнхрөх төхөөрөмж нь хэрэглэгчдэд ээлтэй, ажиллахад хялбар байдаг. Энэ нь хуудасны хэмжээ, гулзайлтын өнцөг, зүсэлтийн урт зэрэг шаардлагатай параметрүүдийг тохируулах боломжийг олгодог хэрэглэгчийн интерфейстэй хамт ирдэг. Мөн төхөөрөмж нь операторын аюулгүй байдлыг хангах үүднээс аюулгүй байдлын функцээр тоноглогдсон. Дүгнэж хэлэхэд, дунд оврын кабелийн сувгийн өнхрөх төхөөрөмж нь дунд оврын кабелийн сувгийн системийг үйлдвэрлэх найдвартай, үр дүнтэй шийдэл юм. Түүний дэвшилтэт технологи, олон талт байдал, үйлдвэрлэлийн өндөр хүчин чадал, хэрэглэгчдэд ээлтэй дизайн нь кабелийн суваг үйлдвэрлэгчдэд зайлшгүй шаардлагатай хэрэгсэл болгодог. Нарийвчлалтай, хэмнэлттэй тул энэ төхөөрөмж нь янз бүрийн хэрэглээнд кабелийг саадгүй удирдахад тусалдаг.
Техникийн параметрүүд
Серийн дугаар |
үндсэн бүрэлдэхүүн хэсэг |
Тохиргоо |
1 |
Ороомог тайлагч |
1. Гидравлик үндсэн өргөтгөл 4. Түгээх хайрцаг (давтамж хувиргах хяналт, удаан эхлүүлэх, удаан зогсоох) 2. Цахилгаан цэнэг 5. Гидравлик 3КВт-ын багц 3. Даацын багтаамж 8 тонн |
2 |
Тэгшлэх, зүсэх машин |
1. Тэжээлийн кодлох механизм (урд болон урвуу эрэг шураг) 4. 13 өнхрөх тэгшлэх 2. Гидравлик систем: 1 иж бүрдэл 11 кВт, цахилгаан хавхлага 2 иж бүрдэл 5. 7,5 кВт мотор 3. Гидравлик зүсэлт 6. Тавиур цоолох (заавал биш) |
3 |
Хэсэг Өндөр хурдны платформ |
1. Өндөр хурдны 1 платформ 3. Урд болон хойд шурагны бариудын өргөнийг тохируулах 2. Давтамж хувиргах хяналт |
4 |
цоолох машин |
1. 3 багц мотор 4. Түгээх хайрцаг 2. Гидравлик систем 5. Нэг ба хоёр эгнээ хооронд хэвний пневматик хувиргалт 3. Газрын тосны цилиндрийн хүнд инженерийн цилиндр 6. Бичих (барааны тэмдэг) (заавал биш) |
5 |
Б хэсэг өндөр хурдны платформ |
1. Өндөр хурдны 2 платформ 3. Урд болон хойд шурагны өргөн тохируулга 2. Давтамж хувиргах хяналт |
6 |
Өнхрөх хэсэг |
1. Спинд φ65мм, гадаргуу нь хатуу хром бүрсэн 5. Өргөтгөсөн тэжээлийн хөтөч 2. 25 эгнээ хэлбэрийн булны 6. Хэвлэсний дараа тэгш гадаргууг тэгшлэх 1 багц. 3. Үндсэн машиныг 3 хэсэгт хуваасан 7. Өнхрөх материал: GCR15 4. Хажуугийн + ёроолын арматур 8. Цахилгаан тэжээл |
7 |
Буулгах тавиур |
1、 2 идэвхгүй буулгах тавиур |
8 |
Хяналтын кабинет |
1. Бүх шугам нь хүн-компьютерийн харилцан үйлчлэлийг хэрэгжүүлэхийн тулд PLC удирдлага, мэдрэгчтэй дэлгэцтэй хүн-машины интерфейсийг ашигладаг. 2. Техник хангамжийн тохиргоо: Цахилгаан түгээх кабинетийн үйлдлийн консол, гар ажиллагаатай самбар, машины хажууд утасгүй алсын удирдлага 3. Үйл ажиллагааны горим: гарын авлага / автомат. Гарын авлагын төлөвт энэ нь засвар үйлчилгээ хийхэд хялбар бие даасан машин болж ажиллах боломжтой; автомат төлөвт энэ нь бүх шугамаар ажиллах боломжтой; Энэ нь яаралтай зогсоох товчлуураар тоноглогдсон тул онцгой байдлын үед ажиллахад хялбар болгож, тоног төхөөрөмж, операторуудын аюулгүй байдлыг хангана. |
