Кабелийн суваг үүсгэх машин

Бид өнхрөх машин боловсруулж, үйлдвэрлэдэг үйлдвэр юм. Манай гол бүтээгдэхүүн нь кабелийн тавиур үүсгэх машин болон холбогдох тоног төхөөрөмж, газар хөдлөлтийн эсрэг хаалт өнхрөх үүсгэх төхөөрөмж, хөнгөн ган гулсмал өнхрөх төхөөрөмж, C/U ган өнхрөх төхөөрөмж гэх мэт. Мөн бид борлуулалтын дараах сайн үйлчилгээг үзүүлдэг. Надад хэрэгцээгээ хэлээрэй, манай инженерүүд танд хамгийн сайн шийдлийг өгөх болно.

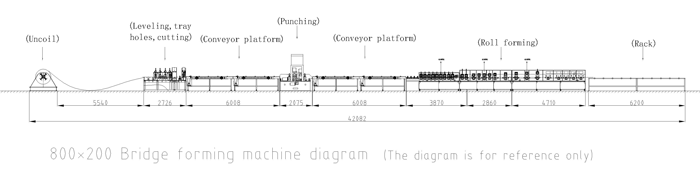

Тоног төхөөрөмжийн бүтцийн тойм:

Энэхүү үйлдвэрлэлийн шугам нь кабелийн тавиурын төхөөрөмжийн бүтцийн тоймыг гаргаж болно.

Энэхүү үйлдвэрлэлийн шугам нь цоолтуурын, өнхрөх хэлбэр, компьютерийн тохируулгыг дуусгахын тулд хэвийг өөрчлөх замаар янз бүрийн үзүүлэлт бүхий кабелийн тавиуруудыг үйлдвэрлэх боломжтой. Булны багц нь янз бүрийн үзүүлэлт бүхий кабелийн тавиурын бүтээгдэхүүнийг дуусгах боломжтой. Мөн ороомгийн материал болон янз бүрийн өргөн, урттай олон төрлийн задгай хавтгай материалыг үйлдвэрлэх боломжтой. , мөн тоолууртай.

2.1 Материалын тавиур

1. Деcoilers тоо: нэг даацын машин, 8 тонн

в.Техникийн үзүүлэлтүүд:

Өнхрөх дотоод диаметр: φ508мм; дотоод диаметрийн өргөтгөл ба агшилтын хүрээ ф450-500;

Материалын өнхрөх хамгийн их гаднах диаметр: φ1250мм;

2.2 Тэгшлэх машин

а. Хэлбэр: Роллер хэлбэрийн идэвхтэй тэгшлэх машин

б. Функциональ ба бүтцийн онцлог: тэгшлэх ган тууз. Энэ нь хавчих бул болон тэгшлэх булнаас бүрдэнэ. Хавчих өнхрүүлгийг тус тусад нь тохируулж болно. Дээд тэгшлэх бул нь салшгүй бүтэцтэй бөгөөд урд болон хойд хэсэгт тохируулах хоёр цэгтэй бөгөөд энэ нь тэгшлэх чанарыг сайжруулахын тулд тодорхой хазайлт үүсгэдэг. Дээд хавчих тэжээл, тэгшлэх булыг 8.8 зэрэглэлийн өндөр чанартай бөмбөлөг эрэг ашиглан өргөж, буулгана. Давтамж хувиргах өндөр хурдны моторыг жолоодохын тулд өт араа бууруулагчтай холбож, доод хавчих бул болон тэгшлэх бул руу дамжуулдаг. Тэгшлэх машины тэжээлийн төгсгөл нь хос чиглүүлэгч хавтгай бул, хоёр хос чиглүүлэгч босоо булаар тоноглогдсон. Хөтөч босоо булнууд нь төвд болон нэгэн зэрэг хөдөлж болно. Хялбар төвлөрөхийн тулд масштабтай гар хүрдний тохируулга.

Түвшин тэгшлэх машины урд болон хойд хэсэг нь тэжээлийн гүүрний төхөөрөмжөөр тоноглогдсон байдаг. Цахим илрүүлэх төхөөрөмжийг тэгшлэх машин ба тэжээгчийн хооронд суурилуулсан бөгөөд энэ нь хяналтын системд санал хүсэлт илгээдэг. Хяналтын систем нь материалын соронзон хальсны хадгалах багтаамжийг хянах хурдыг өөрчлөх, тасралтгүй тэгшлэх зорилгод хүрэхийн тулд хувьсах давтамжийн өндөр хурдны моторт зааварчилгаа өгдөг.

Тэгшлэх ажлын өнхрөх нь GCr15 өндөр давтамжийн бөхөөх аргыг ашигладаг бөгөөд хатуулаг нь HRC45-55 хүрч чаддаг.

Моторын хүч: 7.5 кВт

2.3 CNC тэжээгч

a.Хэлбэр: CNC тэжээл

б. Чиг үүрэг, бүтэц: туузан ганг хэвлэлтэд дамжуулах. Даралтын бул нь тэжээлийн хүчийг баталгаажуулдаг. Servo хавчаартай харьцуулахад тэжээлийн урт нь илүү уян хатан, дасан зохицох чадвар нь илүү өргөн байдаг.

Энэ тэжээгч нь өргөн материалыг тэжээхэд илүү тохиромжтой бөгөөд том хэмжээтэй нүхгүй гүүрээр цоолсон материалыг тэжээхэд тохиромжтой (хоолны төрөл, чиглүүлэгч зүүгүй) бөгөөд энэ нь тэжээлийн нарийвчлалыг үр дүнтэй сайжруулж чадна.

Мотор, хэмжих бүрэлдэхүүн хэсэг, CNC систем нь өндөр нарийвчлалтай электрон эд анги юм.

2.4 Тамгалах хэв

Мөөгөнцөр нь живэх, хөвөх зүү чиглүүлэгч, материал барих төхөөрөмжөөр тоноглогдсон. Цоолтуурын ажил үе шаттайгаар дуусч, янз бүрийн өргөнийг хөрвүүлэх ажлыг хийж болно. Хоёр талдаа холбосон нүхнүүд нь цооногоор цоолж, ижил өргөнтэй гүүрний хэвүүд нь хэвний суурийг хуваалцаж болно.

Хэвний материал: Cr12

2.5 Таслах

а. Маягт: PLC удирдлагатай, хаягдалгүй тогтмол урттай зүсэлт.

б. Чиг үүрэг, бүтэц: Тогтмол урттай тамгатай туузыг огтолно. Зүсэх төхөөрөмжийг хэвний тэжээлийн чиглэлийн сүүл хэсэгт байрлуулж, цоолох төхөөрөмжөөс тусад нь тэжээж, PLC-ээр удирддаг. Зүсэх уртыг өөрөө тохируулах боломжтой бөгөөд урт нь алхамын зай юм.

Зүсэх ажлыг тамга дарсны дараа, түүний дотор зүсэх үхрийг оруулаад гүйцэтгэдэг.

2.6 Дамжуулах, тэжээх тавиур

а. Маягт: булны төрлийг тохируулах боломжтой

б. Чиг үүрэг ба бүтэц: өнхрүүлээгүй ган хавтанг өнхрөх машинд жигд чиглүүлнэ. Хөтөч төхөөрөмж нь голчлон хэвтээ бул болон чиглүүлэгч босоо дугуйнаас бүрдэнэ. Хөтөч дугуйнууд нь янз бүрийн өргөнтэй хуудсанд дасан зохицохын тулд хялбархан тохируулж болно.

б.Техникийн үзүүлэлтүүд: Материалын өргөн 180---1250мм

2.7 Хэвлэх машин

а. Маягт: Өргөнийг цахилгаанаар тохируулах боломжтой консол үүсгэх машин, техникийн үзүүлэлтийг хурдан өөрчлөх боломжтой (бүсэлхийн өндөр, өргөн);

б. Чиг үүрэг, бүтэц: Тамгалж, зүссэн хуудсыг 25 дамжсан булны дундуур аажмаар бэлэн гүүр рүү өнхрүүлнэ. Энэ нь хурдыг тохируулах боломжтой хувьсах гүйдлийн мотор, бууруулагч, өндөр нарийвчлалтай гулсмал шугаман хөтөч, зүүн ба баруун дамжуулагч хайрцаг, хөндлөн тохируулагч механизм, булны багцаас бүрдэнэ. Булны багц нь янз бүрийн техникийн үзүүлэлтүүдийн гүүрний хэлбэрийг дуусгах боломжтой бөгөөд зүүн ба баруун булны байрлалыг тохируулах замаар сортыг өөрчилж болно. Ор болон дамжуулах хайрцаг нь гагнасан бүтэцтэй бөгөөд стрессээс чөлөөлөгддөг; араа нь хатуу шүдний гадаргууг авдаг; Машины үндсэн бүтцийг хуурамчаар үйлдэх технологиор, өндөр нарийвчлалтайгаар үйлдвэрлэдэг.

Роллер нь хосолсон бүтэцтэй, хурдны зөрүү багатай, үүсэх эсэргүүцэлтэй, ган хавтангийн гадаргуу дээр бага зэрэг элэгдэлд ордог; өнхрөх процессын загвар нь импортын программ хангамж, компьютерийн дизайн, FEA шинжилгээ зэргийг ашиглан хуудсыг маажихгүйгээр бүтээгдэхүүний хэлбэрийн нарийвчлалыг баталгаажуулдаг. Роллерууд нь GCr15-ээр хуурамчаар хийгдсэн бөгөөд ерөнхий бөхөөлтийн дараа CNC боловсруулалт хийдэг. Хатуулаг нь HRC58-62 хүрч болно; Энэ нь өндөр бат бэх, өндөр хатуулаг, өндөр нарийвчлал, үйлчилгээний хугацаа зэрэг шинж чанартай байдаг. Сүүлийн зургаан хэлбэржүүлэгч бул нь GR12-г ашигладаг.

2.8 Ус зайлуулах тавиур

а. Маягт: Дууссан гүүрийг байрлуулсны дараа гараар зүсэх, цахилгаан булны оролцоогүй.

б. Чиг үүрэг, бүтэц: Ган (дөрвөлжин хоолой) болон цахилгаангүй булаар угсарч гагнаж, бэлэн бүтээгдэхүүнд туслах материалын үүрэг гүйцэтгэдэг.

2. 9 Цахилгааны удирдлагын систем

Бүх шугамыг PLC удирддаг бөгөөд мэдрэгчтэй дэлгэц нь хүн ба PLC хоорондын харилцан үйлчлэлийг хэрэгжүүлэхийн тулд хүн-машины интерфейсэд ашиглагддаг. Оператор нь PLC-д зааварчилгаа өгч, түүгээр дамжуулан хяналтын үйл явцыг хянадаг бөгөөд оператор нь үйлдвэрлэлийн шугамыг хянах, хяналтын параметрүүдийг өөрчлөх боломжийг олгодог бөгөөд тоног төхөөрөмжийн ашиглалтын байдал, ашиглалтын параметрүүд, гэмтлийн шинж тэмдгийг бодит цаг хугацаанд хянах боломжтой. Ажлын хэсгийн уртыг дижитал байдлаар тохируулж, ажлын хэсгийн уртыг тохируулах боломжтой. Тоног төхөөрөмжийн ашиглалтын байдал, гэмтлийн шинж тэмдгийг цаг тухайд нь хянах.

•Тоног төхөөрөмжийн тохиргоонд цахилгаан түгээх кабинетийн консол болон тоолуур орно; хялбар тохируулахын тулд машин нь алсын удирдлагаар тоноглогдсон.

•Гар/автомат гэсэн хоёр горимтой. Энэ нь гарын авлагын болон автомат сэлгэн залгах функцтэй: гарын авлагын төлөвт энэ нь нэг машин шиг ажиллах боломжтой бөгөөд энэ нь засвар үйлчилгээ хийхэд тохиромжтой; автомат төлөвт бүрэн хэмжээний үйлдвэрлэлийн үйл ажиллагаа явуулж, дарааллаар нь эхлүүлэх боломжтой; Бүх шугам нь яаралтай зогсоох товчлуураар тоноглогдсон бөгөөд энэ нь онцгой байдлын үед ажиллахад хялбар бөгөөд тоног төхөөрөмж, операторуудын аюулгүй байдлыг хангадаг. Аюулгүй байдал.

•Ажилчдын ажиллагааг хөнгөвчлөх зорилгоор машины хажууд гар ажиллагаатай самбартай;

•Хүн-машины сайн интерфейстэй, ажиллахад хялбар. , Төрөл бүрийн техникийн үзүүлэлтүүдийг цоолборлох, өнхрөх хэлбэрийг хэвийг солих, компьютерийн тохируулга ашиглан дуусгах, иж бүрдэл нь гүүрний бүтээгдэхүүний янз бүрийн үзүүлэлтүүдийг гүйцээж, ороомог материал, янз бүрийн өргөн, урттай төрөл бүрийн хавтгай материалыг үйлдвэрлэх боломжтой. тоолуур.
