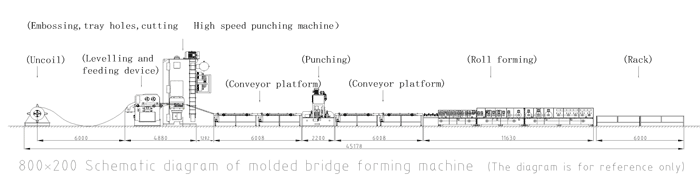

Хатуу ёроолтой өнхрөх шугам

1

Ороомог тайлагч

1. Гидравлик үндсэн өргөтгөл 4. Түгээх хайрцаг (давтамж хувиргах хяналт, удаан эхлүүлэх, удаан зогсоох) 2. Цахилгаан цэнэг 5. Гидравлик 3КВт-ын багц

3. Даацын хүчин чадал 12  тонн

2

Серво тэгшлэх тэжээгч

1、  Тэжээлийн кодын эерэг механизм (эерэг ба сөрөг хар тугалганы шураг)

2、9 залруулах бул, 4 дээш, 5 доош

3,  4 тэжээлийн бул, 2 дээш, 2 доош

4、серво тэжээл

3

Пневматик цоолтуур

1、Пневматик цоолтуур

2、1 иж бүрдэл хосолсон нунтаглах хэрэгсэл, механикаар цутгасан

3、Доор талын хавирга ба хажуугийн товойсон хэвтэй

4、 Тавиурын нүхийг цоолох

5, таслах

6、Цочрол шингээгч дэвсгэр

7、Мөөгөнцөр дамжуулах төхөөрөмж

4

Хэсэг Өндөр хурдны платформ

1、 Өндөр хурдны тавцан 6 метр (1 цахилгаантай, 1 цахилгаангүй)

2,  Давтамж хувиргах хяналт

3、 Шурагны өргөнийг эерэг ба сөрөг тохируулга

   5

  Гидравлик цоолтуур

1、  Холболтын нүхийг цоолох

2,  Долоон тэмдэгттэй тэврэлт тамга

3,  7.5KW+7.5KW гидравлик системийн багц

4,  Цоолтуур: нэг ба хоёр эгнээ цоолтуурын хийн солих

тамга

6

Б хэсэг өндөр хурдны платформ

1、  Өндөр хурдны тавцан 6 метр (1 цахилгаантай, 1 цахилгаангүй)

2,  Давтамж хувиргах хяналт

3、 Шурагны өргөнийг эерэг ба сөрөг тохируулга

7

Өнхрөх хэсэг

1、  Спинд φ80мм, гадаргуугийн хатуу хром бүрсэн 5. Өргөтгөсөн тэжээлийн хөтөч

2、35 эгнээ хэлбэржүүлэгч бул (дан болон хоёр тал) 6. Хэвлэсний дараа тэгш гадаргууг тэгшлэх 1 багц.

3,  Үндсэн машин нь 3 хэсэгт хуваагддаг 7. өнхрөх материал: GCR15

4,  Хажуу талын урт хавирга 8. Цахилгаан тэжээл

8

Буулгах тавиур

1、 2 идэвхгүй буулгах тавиур

9

Хяналтын кабинет

1、  Бүх шугам нь хүн-компьютерийн харилцан үйлчлэлийг хэрэгжүүлэхийн тулд PLC удирдлага, мэдрэгчтэй дэлгэцтэй хүн-машины интерфейсийг ашигладаг.

2、Тоног төхөөрөмжийн тохиргоо: Цахилгаан түгээх кабинетийн үйлдлийн консол, гар ажиллагаатай самбар, машины хажууд утасгүй алсын удирдлага

3,  Үйл ажиллагааны горим: гарын авлага / автомат. Гарын авлагын төлөвт энэ нь засвар үйлчилгээ хийхэд хялбар бие даасан машин болж ажиллах боломжтой; автомат төлөвт энэ нь бүх шугамаар ажиллах боломжтой; Энэ нь яаралтай зогсоох товчлуураар тоноглогдсон тул онцгой байдлын үед ажиллахад хялбар болгож, тоног төхөөрөмж, операторуудын аюулгүй байдлыг хангана.
