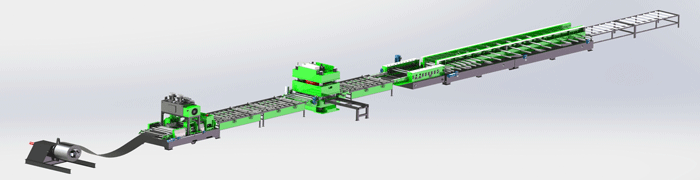

Кабелийн тавиурын тэмдэглэгээний машин

Дээрх тоног төхөөрөмжийг Zhike Qida-ийн дизайнерууд анхааралтайгаар зохион бүтээсэн. Hongshengda Equipment Co., Ltd. бөгөөд авсаархан бүтэц, жижиг талбай (хамгийн багадаа 3 метр × 40 метр), жигд үйлдвэрлэл, автоматжуулалтын өндөр түвшинд хүрэхийн тулд хэд хэдэн удаа сайжруулсан. Өндөр (зөвхөн 2 хүн ажиллах шаардлагатай), бүтээгдэхүүний техникийн үзүүлэлтүүдийг өөрчлөх боломжтой (хоёр ажилчин үүнийг 30 минутын дотор дуусгах боломжтой). Энэ төхөөрөмж нь 0.5-2.0 мм-ийн дотор нэг хавтгай хуудас эсвэл өнхрөх материал үйлдвэрлэх боломжтой.

Энэхүү үйлдвэрлэлийн шугам нь цоолтуурын, өнхрөх хэлбэр, компьютерийн тохируулгыг дуусгахын тулд хэвийг өөрчлөх замаар янз бүрийн үзүүлэлт бүхий кабелийн тавиуруудыг үйлдвэрлэх боломжтой. Булны багц нь кабелийн тавиурын бүтээгдэхүүний янз бүрийн үзүүлэлтүүдийг дуусгах боломжтой. Мөн ороомгийн материал болон янз бүрийн өргөн, урттай олон төрлийн задгай хавтгай материалыг үйлдвэрлэх боломжтой. , мөн тоолууртай.

Өнхрөх үндсэн машин нь тамга дарж зүссэн хуудсыг 25 дамжлага булны дундуур дамжуулж, бэлэн гүүр рүү аажмаар өнхрүүлдэг. Энэ нь хурдыг тохируулах боломжтой хувьсах гүйдлийн мотор, бууруулагч, өндөр нарийвчлалтай гулсмал шугаман хөтөч, зүүн ба баруун дамжуулагч хайрцаг, хөндлөн тохируулагч механизм, булны багцаас бүрдэнэ. Булны багц нь янз бүрийн техникийн үзүүлэлтүүдийн гүүрний хэлбэрийг дуусгах боломжтой бөгөөд зүүн ба баруун булны байрлалыг тохируулах замаар сортыг өөрчилж болно. Ор болон дамжуулах хайрцаг нь гагнасан бүтэцтэй бөгөөд стрессээс чөлөөлөгддөг; араа нь хатуу шүдний гадаргууг авдаг; Машины үндсэн бүтцийг хуурамчаар үйлдэх технологиор, өндөр нарийвчлалтайгаар үйлдвэрлэдэг.

Роллер нь хосолсон бүтэцтэй, хурдны зөрүү багатай, үүсэх эсэргүүцэлтэй, ган хавтангийн гадаргуу дээр бага зэрэг элэгдэлд ордог; өнхрөх процессын дизайн нь хуудсыг зураасгүйгээр эд ангиудын хэлбэрийн нарийвчлалыг баталгаажуулахын тулд импортын програм хангамж, компьютерийн дизайн, FEA шинжилгээг ашигладаг. Роллерууд нь GCr15-ээр хуурамчаар хийгдсэн бөгөөд ерөнхий бөхөөлтийн дараа CNC боловсруулалт хийдэг. Хатуулаг нь HRC58-62 хүрч болно; Энэ нь өндөр бат бэх, өндөр хатуулаг, өндөр нарийвчлал, үйлчилгээний хугацаа зэрэг шинж чанартай байдаг. Сүүлийн зургаан хэлбэржүүлэгч бул нь GR12-г ашигладаг.

Техникийн параметрүүд
